Панели распределительных щитов ЩО 70

Панели распределительных щитов серии ЩО-70

Назначение и область применения

Панели распределитвльных щитов серии ЩО-70 предназначены для комплектации щитов распределения электрической энергии напряжением до 0,4 кВ переменного тока чостоты 50 Гц с глухозаземленной нейтралью, используемых для приема и распределения электрической энергии, зощиты от перегрузок и токов короткого замыкания.
Щиты скомплектованы из понелей и устанавливаются в электропомещениях.
Понели изготавливаются по ТУ и сертифицированы Госстандартом России РОСС UA A27836.

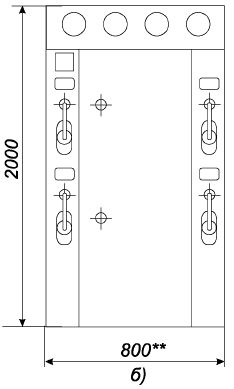

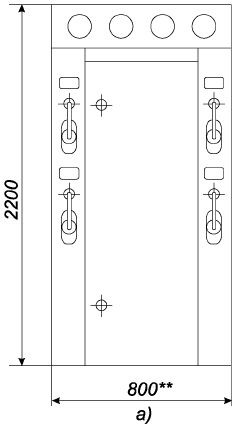

Внешний вид и габаритные размеры панели ЩО 70

Варианты исполнения

- кабельный ввод
- шинный ввод
- линейная панель
- вводно-секционная панель
- секционная панель
- диспетчерское управление освещением
- учет электроэнергии
- АВР
- шинные мосты

Коммутационные аппараты

- автоматические Выключатели
- рубильники
- разъединители
- предохранители

Структура условных обозначений

XX ¹ 70² - X³ - X X⁴ X X⁵

1 - щит одностороннего обслуживания
2 - год разработки
3 - порядковый номер
4 - номер схемы
5 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Условия эксплуатации

- климатическое исполнение панелей – У категории размещения 3 по ГОСТ 15150;
- верхнее рабочее значение температуры воздуха – +50ПС;
- нижнее рабочее значение температуры воздуха – -40ПС;
- панели предназначены Эля установки 6 закрытых помещениях с естественной вентиляцией;
- без искусственно регулируемых климатических условий;
- окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и испарений;
- окружающая среда должна быть не насыщенной токопроводящей пылью, водяными парами.

Tип панели	Вид фасада	Принципиальная схема первичных соеЭинений	Элементы на схеме		Аналог панели серии ЩО 70	Ширина панели серии ЩО 70-3
			Обозначение	Наименование
Линейные панели
Щ070-1-01УЗ Щ070-2-01УЗ			FU1-FU6, FU7, РА1, РА2, РА3, РА4, QS1, QS2, QS3, QS4, ТА1, ТА2, ТА3, ТА4	Предохранители 100 А Предохранители 250 А Амперметры 100/5 А Амперметры 200/5 А Разъединители 100 А Разъединители 250 А Трансформаторы тока 100/5 А Трансформаторы тока 200/5 А	Щ070-3-01УЗ	800
Щ070-1-02УЗ Щ070-2-02УЗ			FU1, РА1, РА4, QS1, QS4, ТА1/ТА4	Предохранители 250 А Амперметры 200/5 А Разъединители 250 А Трансформаторы тока 200/5 А	Щ070-3-02УЗ	800
Щ070-1-03УЗ Щ070-2-03УЗ			FU1-FU6, FU7, РА1, РА2, РA3, РА4, QS1, QS2, QS3, QS4, ТА1, ТА2, ТА3, ТА4	Предохранители 250 А предохранители 400 А Амперметры 200/5 А Амперметры 400/5 А Разъединители 250 А Разъединители 400 А Трансформаторы тока 200/5 А Трансформаторы тока 400/5 А	Щ070-3-03УЗ	800
Щ070-1-04УЗ Щ070-2-04УЗ			FU1-FU3, РА, QS, ТА1-ТА3	Предохранители 600 А Амперметр 600/5 А Разъединитель 600 А Трансформаторы тока 600/5 А	Щ070-3-04*УЗ Щ070-3-04УЗ	600 800
Щ070-1-05УЗ Щ070-2-05УЗ			РА1-, РА6, QF1-QF6, QS1, QS2, ТА1-ТА6	Амперметры 100/5 А Выключатели автоматические 100 А, Разъединители 400 А Трансформаторы тока 100/5 А	ЩО70-3-05УЗ	800
Щ070-1-06УЗ Щ070-2-06УЗ			РА1-, РА6, QF1-QF6, QS1, QS2, ТА1-ТА6	Амперметры 100/5 А Выключатели автоматические 100 А Разъединители 400 А Трансформаторы тока 100/5 А
Щ070-1-07УЗ Щ070-2-07УЗ			РА1-РА4, QF1, QF2, QS1, QS2, ТА1-ТА4	Амперметры 200/5 А Выключатели автоматические 200 А Разъединители 400 А Трансформаторы тока 200/5 А	Щ070-3-06УЗ	800
Щ070-1-08УЗ Щ070-2-08УЗ						-
Щ070-1-09УЗ Щ070-2-09УЗ			РА1, РА2, QF1, QF2, QS1, QS2, ТА1, ТА2	Амперметры 600/5 A Выключатели автоматические 600 A, Разъединители 600 A Трансформаторы тока 600/5 A	Щ070 3 07УЗ	600
Щ070-1-10УЗ Щ070-2-10УЗ			РА1, РА2, QF1, QF2, QS1, QS2, ТА1, ТА2	Амперметры 600/5 A Выключатели автоматические 600 А Разъединители 600 А Трансформаторы тока 600/5 А
Щ070-1-11УЗ Щ070-2-11УЗ			РА1-Раз PI, QF1-QF4, QS, TA1-TA3	Амперметры 400/5 А Счетчик трехфазный 5 А Выключатели автоматические 100 А Разъединитель 400 А Трансформаторы тока 400/5 А	Щ070-3-08*УЗ Щ070-3-08УЗ	600 800
Щ070-1-12УЗ Щ070-2-12УЗ
Щ070-1-13УЗ Щ070-2-13УЗ			PA1-PA6, QF1-QF6, TA1-TA6	Амперметры 100/5 А Выключатели автоматические 100 А Трансформаторы тока 100/5 А	Щ070-3-05УЗ	800
Щ070-1-14УЗ Щ070-2-14УЗ				Амперметры 200/5 А Выключатели автоматические 200 А Трансформаторы тока 200/5 А
Щ070-1-15УЗ Щ070-2-15УЗ			PA1-PA6, QF1-QF4, TA1-TA4	Амперметры 200/5 А Выключатели автоматические 200 А Трансформаторы тока 200/5 А	Щ070-3-06УЗ	800
Щ070-1-16УЗ Щ070-2-16УЗ			PA1-PA6, QF1-QF4, TA1-TA4	Амперметры 200/5 А Выключатели автоматические 250 А Трансформаторы тока 200/5 А
Щ070-1-17УЗ Щ070-2-17УЗ			PA1.PA2, TA1-TA2	Амперметры 600/5 А Выключатели автоматические 600 А Трансформаторы тока 600/5 А	Щ070-3-07УЗ	800
Щ070-1-18УЗ Щ070-2-18УЗ
Щ070-1-20УЗ Щ070-2-20УЗ			PA1-PA3 PI, QF1-QF4, TA1-TA3	Амперметры 400/5 A Счетчик трехфазный 5 A Выключатели автом. 100 A Трансформаторы тока 400/5 А	Щ070-3-08*УЗ Щ070-3-08УЗ	600 800
Щ070-1-21УЗ Щ070-2-21УЗ
Щ070-1-23УЗ Щ070-2-23УЗ			PA, QF, OS, ТА	Амперметр 1000/5 А Выключатель автом. 1000 А Разъединитель 1000 А Трансформатор тока 1000/5 А	Щ070-3-09*УЗ Щ070-3-09УЗ	600 800
Щ070-1-24УЗ Щ070-2-24УЗ
Щ070-1-25УЗ Щ070-2-25УЗ			PA, QF OS, ТА	Амперметр 400/5 А Выключатель автом. 400 А Разъединитель 400 А Трансформатор тока 400/5 А	-	-
Щ070-1-26УЗ Щ070-2-26УЗ			PA1-PA6, QF1-QF6 , QS1, QS2 , TA1-TA6	Амперметры 100/5 А Выключатели автом. 100 А Разъединители 400 А Трансформаторы тока 100/5 А	Щ070-3-05УЗ	-
Щ070-1-27УЗ Щ070-2-27УЗ			PA1-PA3, PI, QF1-QF4, QS, TA1-TA3	Амперметры 400/5 А Счетчик трехфазный 5 А Выключатели автом. 100 А Разъединитель 400 А Трансформаторы тока 400/5 А	Щ070-3-08*УЗ Щ070-3-08УЗ	600 800
Щ070-1-28УЗ Щ070-2-28УЗ			РА1-РА6, QF1-QF6, ТА1-ТА6	Амперметры 100/5 A Выключатели автомат. 100 А Трансформаторы тока 100/5 А	Щ070-3-05УЗ	800
Щ070-1-29УЗ Щ070-2-29УЗ			РА1-РA3, PI, QF1-QF4, TA1-TA3	Амперметры 400/5 А Счетчик трехфазный 5 А Выключатели автомат. 100 А Трансформаторы тока 400/5 А	Щ070-3-08*УЗ Щ070-3-08УЗ	600 800
Вводные панели
Щ070-1-30УЗ Щ070-2-30УЗ			FU1-FU3, РА1-РА3, PU, QS, ТА1-ТАЗ	Предохранители 600 A Амперметры 600/5 A Вольтметр 500 В Разъединитель 600 А Трансформаторы тока 600/5 А	Щ070-3-015*УЗ Щ070-3-015УЗ	600 800
Щ070-1-31УЗ Щ070-2-31УЗ			РА1-РА3, PU, QS, ТА1-ТАЗ	Амперметры 1000/5 А Вольтметр 500 В Разъединитель 1000 А Трансформаторы тока 1000/5 А	Щ070-3-16*УЗ Щ070-3-16УЗ	600 800
Щ070-1-32УЗ Щ070-2-32УЗ			FU1-FU3, РА1-РА3, PU, QS, TA1-TA3	Предохранители 600 А Амперметры 600/5 А Вольтметр 500 В Разъединитель 600 А Трансформаторы тока 600/5 А	Щ070-3-17*УЗ Щ070-3-17УЗ	600 800
Щ070-1-ЗЗУЗ			РА1-РА3, PU, QS, TA1-TA3	Амперметры 1000/5 A Вольтметр 500 В Разъединитель 1000 A Трансформаторы тока 1000/5 А	Щ070-3-18*УЗ Щ070-3-18УЗ	600 800
Щ070-1-34УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметр 1000/5 А Вольтметр 500 В Выключатель автом. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	Щ070-3-19*УЗ Щ070-3-19УЗ	600 800
Щ070-1-35УЗ					-	-
Щ070-1-36УЗ Щ070-2-36УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-37УЗ Щ070-2-37УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автоматический 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А	ЩО /0-3-19УЗ	800
Щ070-1-38УЗ Щ070-2-38УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-39УЗ Щ070-2-39УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А	-	-
Щ070-2-40УЗ			РА1-РА3, PU, QF, QS, TA1-TA3	Амперметры 2000/5 A Вольтметр 500 В Выключатель автом. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	Щ070-3-23УЗ	600 800
Щ070-2-41УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 2000/5 А Вольтметр 500 В Выключатель автом. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	-	-
Щ070-1-42УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметр 1000/5 А Вольтметр 500 В Выключатель автом. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	Щ070-3-20*УЗ Щ070-3-20УЗ	600 800
Щ070-2-43УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметр 1000/5 А Вольтметр 500 В Выключатель автом. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	-	-
Щ070-1-44УЗ Щ070-2-44УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-45УЗ Щ070-2-45УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А	Щ070-3-22*УЗ	800
Щ070-1-46УЗ Щ070-2-46УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-47УЗ Щ070-2-47УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-48УЗ			РА1-РА3, PU, QF, QS, TA1-TA3	Амперметры 2000/5 A Вольтметр 500 В Выключатель автом. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	Щ070-3-24УЗ	600 800
Щ070-1-49УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 2000/5 А Вольтметр 500 В Выключатель автом. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	-	-
Щ070-1-50УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 400/5 А Вольтметр 500 В Выключатель автом. 400 А Разъединитель 400 А Трансформаторы тока 400/5 А	-	-
Щ070-1-51УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 400/5 А Вольтметр 500 Выключатель автомат. 400 А Разъединитель 400 А Трансформаторы тока 400/5 А	-	-
Щ070-1-52УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1000/5 А Вольтметр 500 В Выключатель автомат. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	Щ070-3-19*УЗ Щ070-3-19УЗ	600 800
Щ070-1-53УЗ			РА1-РА3, PU, QF, QS, TA1-TA4	Амперметры 1000/5 A Вольтметр 500 В Выключатель автом. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	-	-
Щ070-1-54УЗ Щ070-2-54УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока1500/5 А	Щ070-3-24УЗ	800
Щ070-1-55УЗ Щ070-2-55УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А
Щ070-1-56УЗ Щ070-2-56УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока1500/5 А	-	800
Щ070-1-57УЗ Щ070-2-57УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока1500/5 А
Щ070-1-59УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 2000/5 А Вольтметр 500 В Выключатель автомат. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	Щ070-3-23УЗ	1000
Щ070-2-59УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 2000/5 А Вольтметр 500 В Выключатель автомат. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	-	-
Щ070-1-60УЗ			РА1-РА3, PU, QF, QS, TA1-TA3	Амперметры 400/5 A Вольтметр 500 В Выключатель автом. 400 А Разъединитель 400 А Трансформаторы тока 400/5 А	-	-
Щ070-1-61УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 400/5 А Вольтметр 500 В Выключатель автом. 400 А Разъединитель 400 А Трансформаторы тока 400/5 А
Щ070-1-62УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1000/5 А Вольтметр 500 В Выключатель автомат. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	Щ070-3-22*УЗ Щ070-3-22УЗ	600 800
Щ070-1-63УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1000/5 А Вольтметр 500 В Выключатель автомат. 1000 А Разъединитель 1000 А Трансформаторы тока 1000/5 А	-	-
Щ070-1-64УЗ Щ070-2-64УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	Щ070-3-22УЗ	800
Щ070-1-65УЗ Щ070-2-65УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока 1500/5 А
Щ070-1-66УЗ			РА1-РА3, PU, QF, QS, TA1-TA3	Амперметры 1500/5 A Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 2000 А Трансформаторы тока 1500/5 А	-	-
Щ070-1-67УЗ Щ070-2-67УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 1500/5 А Вольтметр 500 В Выключатель автомат. 1600 А Разъединитель 1600 А Трансформаторы тока1500/5 А
Щ070-2-68УЗ			PA1-PA3, PU, QF, QS, TA1-TA3	Амперметры 2000/5 А Вольтметр 500 В Выключатель автомат. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	Щ070-3-24УЗ	1000
Щ070-2-69УЗ			PA1-PA3, PU, QF, QS, TA1-TA4	Амперметры 2000/5 А Вольтметр 500 В Выключатель автомат. 2000 А Разъединитель 2000 А Трансформаторы тока 2000/5 А	-	-
Секционные панели
Щ070-1-70УЗ			QS	Разъединитель 600 А	Щ070-3-35УЗ	300
Щ070-1-71УЗ Щ070-1-7ГУЗ			QS	Разъединитель 1000 А Разъединитель 1600 А	Щ070-3-35УЗ
Щ070-1-72УЗ			QF, QS1, QS2	Выключатель автомат. 1000 А Разъединитель 1000 А	Щ070-3-37УЗ Щ070-3-37*УЗ	800 1000
Щ070-1-73УЗ			QF, QS1, QS2	Выключатель автомат. 1600 A Разъединитель 2000 A
Щ070-1-74УЗ Щ070-2-74УЗ			QF, QS1, QS2	Выключатель автомат. 1600 А Разъединитель 1600 А	Щ070-3-38УЗ	800
Щ070-2-75УЗ			QF, QS1, QS2	Выключатель автомат. 400 А Разъединитель 400 А	-	-
Щ070-2-76УЗ			QF, QS1, QS2	Выключатель автомат. 1000 А Разъединитель 1000 А	Щ070-3-37УЗ Щ070-3-37*УЗ	600 800
Щ070-1-77УЗ			QF, QS1, QS2	Выключатель автомат. 2000 А Разъединитель 1600 А	Щ070-3-35УЗ
Щ070-1-78УЗ			QF, QS1, QS2	Выключатель автомат. 1600 А Разъединитель 1600 А	Щ070-3-3*5УЗ	800
Вводно-линейные панели
Щ070-1-84УЗ			FU1-FU3, FU4, PA1-PA3, PA4-PA6, PU, QS1, QS2-QS4, TA1-TA3, TA4-TA6	Предохранители 600/5 А Предохранители 250 А Амперметры 600/5 А Амперметры 200/5 А Вольтметр 500 В Разъединитель 600 А Разъединитель 250 А Трансформаторы тока 600/5 А Трансформаторы тока 200/5 А	Щ070-3-45УЗ	1000
Щ070-1-85УЗ			FU1-FU3, FU4, РА1-РАЗ, РА4-РА6, PU, QS1, QS2-QS4, TA1-TA3, TA4-TA6	Предохранители 600/5 A Предохранители 250 A Амперметры 600/5 A Амперметры 200/5 A Вольтметр 500 В Разъединитель 600 А Разъединитель 250 А Трансформаторы тока 600/5 А Трансформаторы тока 200/5 А	Щ070-3-46УЗ	1000
Вводно-секционные панели
Щ070-1-86УЗ			FU1-FU6, РА1-РА6, PU1, PU2, QS1-QS3, ТА1-ТА6	Предохранители 600 А Амперметры 600/5 А Разъединители 600 А Вольтметы 5000 В Трансформаторы тока 600/5 А	Щ070-3-50УЗ	1000
Щ070-1-87УЗ					-	-
Панель с аппаратурой АВР
Щ070-1-90УЗ		-	-	-	Щ070-3-55*УЗ Щ070-3-55УЗ	800 1000
Панель диспетчерского управления уличным освещением
Щ070-1-93УЗ		-	-	-	Щ070-3-56УЗ	800
Щ070-1-94УЗ					Щ070-3-57УЗ	600
Торцоваяпанель
Щ070-1-95УЗ		-	-	-	Щ070-3-58*УЗ Щ070-3-58УЗ	600
Щиток учета
Щ070-1-96УЗ		-	-	-	Щ070-3-60УЗ	-
