Панели ЩО типа УВРН на ток до 2500А

Панели распределительных щитов ЩО типа УВРН предназначены для комплектации распределительных устройств и блочных трансформаторных подстанций. Климатическое исполнение У3 по ГОСТ 15150. Оборудование имеет сертификаты соответствия, отвечает требованиям безопасности, имеет малые установочные размеры и удобное подключение внешних кабельных линий.

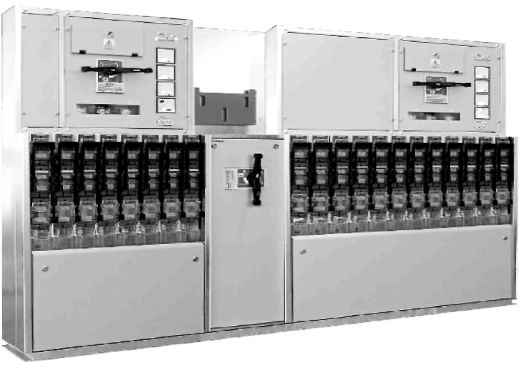

Панели распределительных щитов ЩО типа УВРН представляют собой металлические шкафы каркасного типа.
Фидерное присоединение выполнено на моноблоке, типа планочного предохранителя-выключателя-разъединителя типа ARS фирмы «Апатор» или XLBM фирмы «АВВ». Каждое присоединение сборки выполнено в виде отдельного блока в литом пластиковом корпусе. Ширина блока 100мм. используемые предохранители от 16 до 630А. Панели изготавливаются по ТУ 32236309-003-2006 и сертифицированы Госстандартом России РОСС UA АИ36.А27836.

Краткие характеристики панели приведены в таблице:

Наименование параметра	Значение параметра
1. Род тока	Переменный
2. Номинальный ток главной цепи до, А	4000
3. Номинальное рабочее напряжение главной цепи, В, и частотой 50 Гц	220; 380; 660
Значение ударного тока короткого замыкания, кА, при In 2500A, не менее	40
Термическая стойкость сборных шин, при In 2500A, кА/с	16
4. Способ обслуживания	односторонний, двухсторонний
