Устройства вводно-распределительные для жилых и общественных зданий ВРУ и УВР

Устройства вводно-распределительные ВРУ, УВР в зависимости от типа панели предназначены для приема, распределения и учета электрической энергии трехфазного переменного тока напряжением 380/220 В частоты 50 Гц, а также для защиты линий от перегрузок и токов короткого замыкания.
Устройства предназначены для установки в электрощитовых помещениях, изготавливаются одностороннего обслуживания
Примеры схем и комплектации представлены на рисунках.
Допускается применение устройств для других объектов с аналогичной схемой энергоснабжения.
Номинальный режим работы — продолжительный.
Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям «ПУЭ», «Правил технической эксплуатации», утвержденными Минэнерго. Требования пожарной безопасности соответствуют ГОСТ 12.1.004-91.
Устройства изготавливаются по ТУ и сертифицированны Госстандартом России РОСС UA.A.27837.

Наименование параметра	Значение параметра
Номинальное напряжение переменного тока	380 В, 50 Гц.
Номинальный рабочий ток до, А	630
Степень защиты оболочки при закрытой двери по ГОСТ 14254-96	1Р30
Высота над уровнем моря до, м	2000
Климатическое исполнение по ГОСТ 15150-69	Ухл4
Группа условий эксплуатации в части воздействий механических фак-торов внешней среды по ГОСТ17516.1-90	М2
Рабочее положение*	вертикальное

*Допускается отклонение рабочего положения не более 5°.

Конструкция

Устройства изготавливаются напольного исполнения. Состоят из оболочки каркасной конструкции, с боков и сверху закрытой съемными пластинами. Дверь запирается замками.
В оболочку панели устанавливается комплектуемое оборудование. В нижней части оболочки имеется нулевая шина с зажимами для присоединения нулевых жил подходящих и отходящих линий.
Заземление корпусов панелей УВР, ВРУ-1 обеспечивается присоединением нулевых жил питающих кабелей или проводов к нулевой шине (электрических соединенной с корпусами всех панелей).
Ввод проводов и кабелей предусмотрен снизу.
Аппараты учета (счетчики, трансформаторы
тока) размещаются в отдельном отсеке панели и закрываются индивидуальной дверью.
Аппаратура автоматического и неавтоматического управления освещением размещается также в отдельном отсеке.
Вводные зажимы устройств допускают присоединение проводов и кабелей с алюминиевыми жилами с сечением до 2x95 мм2 или 1x240 мм2 на каждый ввод.
Устройства комплектуются рубильниками серии ПЦ или ВР32; трансформаторами тока Т 0,66; предохранителями серии ППН-33, ППН-35, ППН-37; автоматическими выключателями отечественного и импортного производства.
По требованию заказчика на вводах устройства могут быть установлены ограничители перенапряжения класса В.

Tип панели	Ном. ток, А	Трансформаторы тока МФО 200, Т-0,66		Отходящие линии				Управление освещением	Схема (Рис. №)
		Трансформаторы тока МФО 200, Т-0,66		1-фазн.	ПН-2, ППН
		Коэф. тр.	Кол-во	АВ	63	100	250
Вводные панели
УВР 1201	250	300/5	6						1
УВР 1202	250	200/5	6						3
УВР 1203	250	200/5	3						1
УВР 1203	250	100/5	3						1
УВР 1401	400	400/5	6						1
УВР 1401	400	400/5	3						1
УВР 1402	400	400/5	3						3
УВР 1402	400	300/5	3						3
УВР 1403	400	400/5	3						1
УВР 1403	400	100/5	3						1
ВРУ-1-11-10	250	300/5	6						1
ВРУ-1-12-10	250	300/5	3						2
ВРУ-1-13-20	400	400/5	6						1
ВРУ-1-14-20	400	400/5	3						2
ВРУ-1-17-70	100	100/5	3						4
ВРУ-1-18-80	250	200/5	3						4
Вводно-распределительные панели
УВР 2201	250	300/5	3	8		6		Автомат.	5
УВР 2202	250	300/5	3	8		6			6
УВР 2202	250	100/5	3	8		6		Автомат.	6
УВР 2203	250	300/5	3	8		6		Автомат.	7
УВР 2204	250	300/5	3	8		6			8
УВР 2204	250	100/5	3	8		6		Автомат.	8
ВРУ-1-21-10	200	200/5	3		2	4		Нет	9
ВРУ-1-22-53	200			14		5		Автомат.	10
ВРУ-1-22-54	200			14		5		Ручное	11
ВРУ-1-22-55	200			8		5		Автомат.	12
ВРУ-1-22-56	200			8		5		Ручное	13
ВРУ-1-23-53	200	200/5	3	14		5		Автомат.	14
ВРУ-1-23-54	200	200/5	3	14		5		Ручное	15
ВРУ-1-23-55	200	200/5	3	8		5		Автомат.	16
ВРУ-1-23-56	200	200/5	3	8	4	1		Ручное	17
ВРУ-1-24-53	200	100/5	3	14		5		Автомат.	18
ВРУ-1-24-54	200	100/5	3	14		5		Ручное	19
ВРУ-1-24-55	200	100/5	3	8		5		Автомат.	20
ВРУ-1-24-56	200	100/5	3	8	4	1		Ручное	21
ВРУ-1-25-63	200			14		5		Автомат.	22
ВРУ-1-25-64	200			14	4	1		Ручное	23
ВРУ-1-25-65	200			8	4	1		Автомат.	24
ВРУ-1-25-66	200	100/5	3	8	4	1		Ручное	25
Вводно-распределительные панели
ВРУ-1-26-63	200	200/5	3	14		5		Автомат.	26
ВРУ-1-26-64	200	200/5	3	14	4	1		Ручное	27
ВРУ-1-26-65	200	200/5	3		4	1		Нет	28
ВРУ-1-26-66	200			8	4	1		Ручное	29
ВРУ-1-27-63	200	100/5	3	14		5		Автомат.	30
ВРУ-1-27-64	200	100/5	3	14	4	1		Ручное	31
ВРУ-1-27-65	200	100/5	3	8	4	1		Автомат.	32
ВРУ-1-27-66	200	100/5	3	8	4	1		Ручное	33
ВРУ-1-28-63	200	100/5	3	14		5		Автомат.	34
ВРУ-1-28-64	200	200/5	3	14	4	1		Ручное	35
ВРУ-1-28-65	200	100/5	3	8	4	1		Автомат.	36
ВРУ-1-28-66	200	200/5	3	14	4	1		Ручное	37
ВРУ-1-29-63	200	200/5	6	14		5		Автомат.	38
ВРУ-1-29-64	200	200/5	6	14	4	1		Ручное	39
ВРУ-1-29-65	200	200/5	6	8	4	1		Автомат.	40
ВРУ-1-29-66	200	200/5	6	8		5		Ручное	45
Распределительные панели
УВР 3001	200			30		5+2	2	Ручное	41
УВР 3002	200			30		5+2	2	Автомат.	42
УВР 3003	200			30		5+5		Ручное	43
УВР 3004	200			30		5+5		Автомат.	44
ВРУ-1-41-00	200					7+2		Нет	46
ВРУ-1-42-01	200			30		7+2		Автомат.
ВРУ-1-42-02	200			30		7+2		Ручное
ВРУ-1-43-00	200	300/5	3			7+2		Нет	47
ВРУ-1-44-00	200				7	2		Нет
ВРУ-1-45-01	200			30		7	2	Автомат.
ВРУ-1-45-02	200			30		7	2	Ручное
ВРУ-1-46-00	200	300/5	3			7	2	Нет	47
ВРУ-1-47-00	200					5+5		Нет	48
ВРУ-1-48-03	200			14		5+5		Автомат.	49
ВРУ-1-48-04	200			16		5+5		Ручное	50
ВРУ-1-49-00	200				5+5			Неет	48
ВРУ-1-49-03	200			14	5+5			Автомат.	49
ВРУ-1-49-04	200			16	5+5			Ручное	50
ВРУ-1-50-00	400						4+4	Нет
ВРУ-1-50-01	400			30			4+4	Автомат.	51
ВРУ-1-50-02	400			30			4+4	Ручное	52

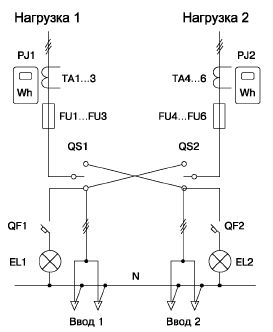

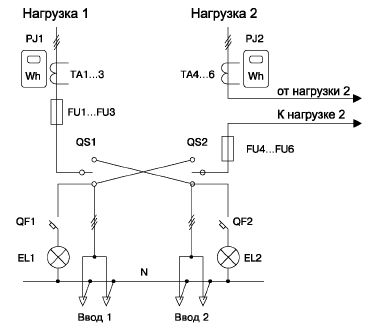

Рис.1. Схема электрическая УВР1201, УВР1401, УВР1203, УВР1403, ВРУ11-11, ВРУ-1-13.

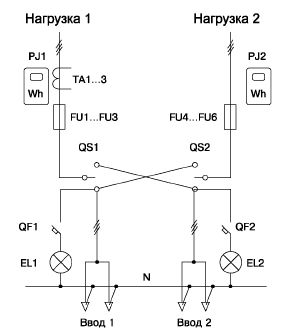

Рис.2. Схема электрическая ВРУ11-11, ВРУ-1-13.

Рис.3. Схема электрическая УВР1202, УВР1402.

Рис.4. Схема электрическая ВРУ-1-17, ВРУ-1-18.

Рис.5. Схема электрическая УВР2201.

Рис.6. Схема электрическая УВР2202.

Рис.7. Схема электрическая УВР2203.

Рис.8. Схема электрическая УВР2204.

Рис.9. Схема электрическая ВРУ-1-21-10.

Рис.10. Схема электрическая ВРУ-1-22-53.

Рис.11. Схема электрическая ВРУ-1-22-53.

Рис.12. Схема электрическая ВРУ-1-22-55.

Рис.13. Схема электрическая ВРУ-1-22-56.

Рис.14. Схема электрическая ВРУ-1-23-53.

Рис.15. Схема электрическая ВРУ-1-23-54.

Рис.16. Схема электрическая ВРУ-1-23-55.

Рис.17. Схема электрическая ВРУ-1-23-56.

Рис.18. Схема электрическая ВРУ-1-24-53.

Рис.19. Схема электрическая ВРУ-1-24-54.

Рис.20. Схема электрическая ВРУ-1-25-55.

Рис.21. Схема электрическая ВРУ-1-24-56.

Рис.22. Схема электрическая ВРУ-1-25-63.

Рис.23. Схема электрическая ВРУ-1-25-64.

Рис.24. Схема электрическая ВРУ-1-25-65.

Рис.25. Схема электрическая ВРУ-1-25-66.

Рис.26. Схема электрическая ВРУ-1-26-63.

Рис.27. Схема электрическая ВРУ-1-26-64.

Рис.28. Схема электрическая ВРУ-1-26-65.

Рис.29. Схема электрическая ВРУ-1-26-66.

Рис.30. Схема электрическая ВРУ-1-27-63.

Рис.31. Схема электрическая ВРУ-1-27-64.

Рис.32. Схема электрическая ВРУ-1-27-65.

Рис.33. Схема электрическая ВРУ-1-27-66.

Рис.34. Схема электрическая ВРУ-1-28-63.

Рис.35. Схема электрическая ВРУ-1-28-64.

Рис.36. Схема электрическая ВРУ-1-28-65.

Рис.37. Схема электрическая ВРУ-1-28-66.

Рис.38. Схема электрическая ВРУ-1-29-63.

Рис.39. Схема электрическая ВРУ-1-29-64.

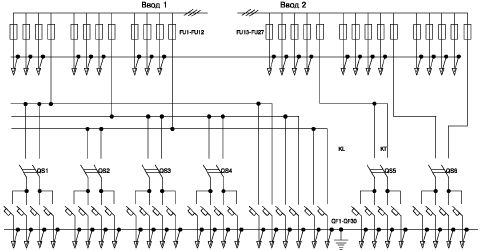

Рис.41. Схема электрическая УВР 3001.

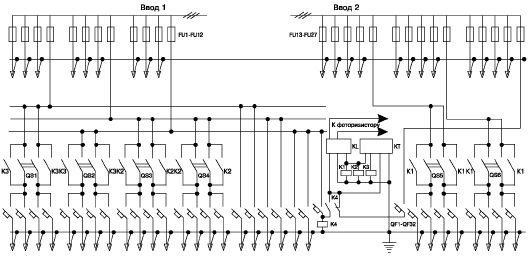

Рис.42. Схема электрическая УВР 3002.

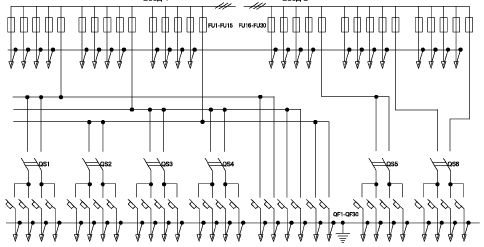

Рис.43. Схема электрическая УВР 3003.

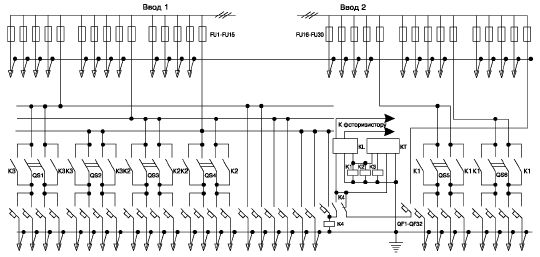

Рис.44. Схема электрическая УВР 3004.

Рис.46. Схема электрическая ВРУ-1-41-00.

Рис.47. Схема электрическая ВРУ-1-46-00.

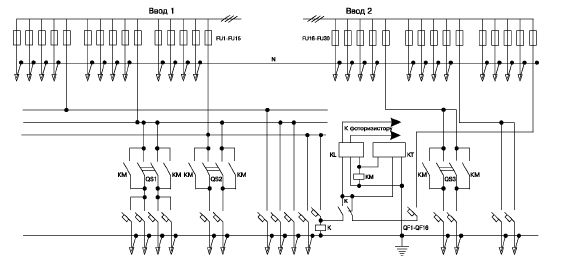

Рис.48. Схема электрическая ВРУ-1-46-00.

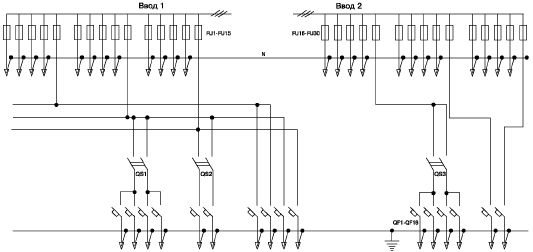

Рис.49. Схема электрическая ВРУ-1-48-03.

Распределительные панели

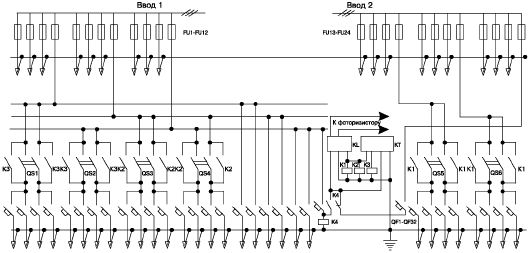

Рис.50. Схема электрическая ВРУ-1-48-04.

Рис.51. Схема электрическая ВРУ-1-50-01.

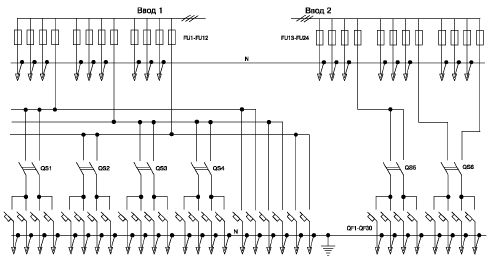

Рис.52. Схема электрическая ВРУ-1-50-02.
